גוף תאורה לד LED DIY

רועי1982 - מגדל מומחה


שלום חברים,
הגיע הזמן לשדרג את הנאנו 20 ליטר לאחיו הגדול.
40 ליטר עם תא אחורי שנבנה לפי מידות.
פרטים על האקו' עצמו בעץ ההקמה הרסמי בעתיד


שלב א- בניית גוף תאורה לד.
מדובר בקיט של 6 לדים לבנים 8000 קלווין (natural white NW)
ו 9 לדים כחולים 450nm אקטינים (Royal Blue RB)
כל צבע יחובר לדרייבר נפרד וניתן לעמעום.
הלדים ישבו על מחליף חום עם צלעות קירור (מידותיו 18*30)
אם יהיה צורך יתווסף מאוורר (הדרייברים מגיעים עם חיווט נוסף ויעודי למאוורר)
מדובר בגדול בקיט הזה:
http://www.aquastyleonline.com/products/Aquarium-14-LEDs--DIY-Dimmable-Kit.html
שקצת שיניתי לפי ההעדפות אישיות.

היום, אחרי שבועיים של חפירות ושרטוטים, הדבקתי את הלדים במקום.
מחר, אחרי שהכל יתייבש (לפי ההוראות הדבק מתייבש אחרי 10 דקות אבל לא רציתי לקחת סיכון)
אני אתחיל להלחים הכל.

ונעבור לחלק האומנותי שלבי העבודה:

שלב 1: תיאוריה וחישובים
או בעברית- צריך להחליט איפה מדביקים את הלדים
זה השלב הכי ארוך. לקח לי כמעט שבועיים של חפירות אינסופיות כדי למצוא מה הצורה הכי טובה למיקום הלדים.
לא עוזר שזו טכנולוגיה חדשה ואין חוקי אצבע.
בסופו של דבר הכל מתחיל ונגמר בנשימה ארוכה אחת ואז אנ-דנ-דינו ומחליטים.
במקרה הכי גרוע- מגרדים את הדבק ומתחילים מחדש.

יש הרבה אפשרויות למיקום הלדים. הכל בסופו של דבר תלוי בגובה ושטח האקו'.
בגלל שהאקו' המדובר נמוך (30 ס"מ)
התכנון המקורי היה לעבוד ללא עדשות
(משיגים פיזור תאורה וערבוב צבעים אופטימלי בין הלבן לכחול ומאבדים עוצמת תאורה - אבל באקו' נמוך לא רלונטי כ"כ)
אבל מכיוון שהמוכר שלח לי עדשות של 60 מעלות בחינם, התחלתי לשחק עם רעיון העדשות.


התלבטתי בין 2 עיצובים:

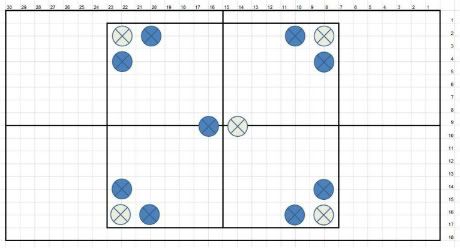

מקבצים (פודים בלעז) של 2 RB ו 1 NW בתבנית ריבועית.
המטרה- ערבוב צבע אופטימלי בין הכחול ללבן





או

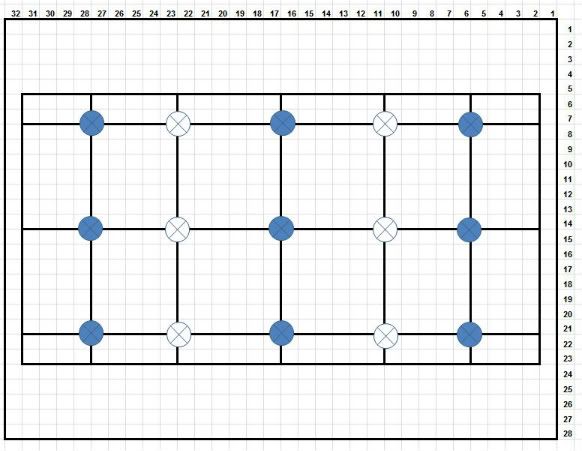

שורות:
המטרה - פיזור אור אחיד בכל האקו'

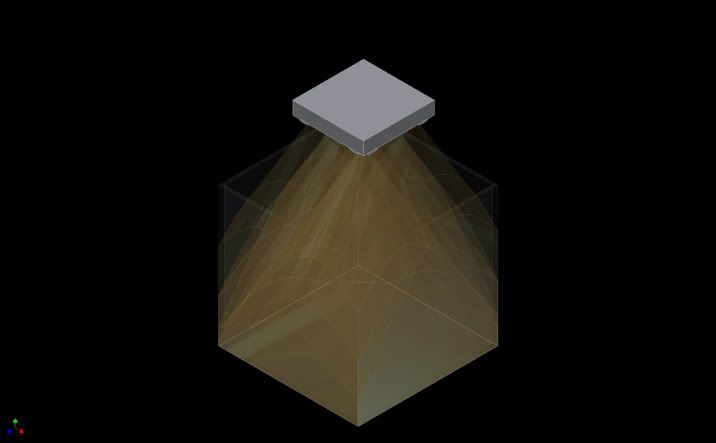

בסופו של דבר, אחרי מודלים תלת מימדיים
ושרטוטים בקנה מידה אמיתי הכוללים חישובי זוויות ושטחי קונוסים





(ומי אמר שלא משתמשים בטריגונומטריה בחיים האמיתיים? :hair:)

החלטי ללכת על עיצוב השורות, שימוש בעדשות 60 מעלות ומרחק של 5 ס"מ בין הלדים ו 7 ס"מ בין השורות.
המידות בשרטוט הן של קנה מידה אמיתי- האקו' (איזור התצוגה ללא התא האחורי) וגוף התאורה






למה?

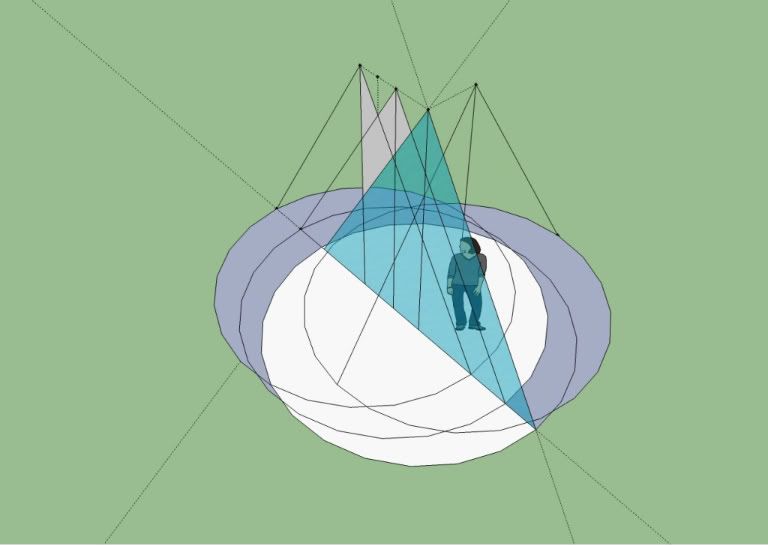

ממדידת השדות והחפיפות בשרטוט שמופיע למטה (ותודה לgoogle sketchup),
גיליתי שאם אני משתמש בעדשות 60 ומחזיק את הגוף 5 ס"מ מעל פני המים-
קונוסי התאורה של הלדים חופפים החל מגובה 30 מעלות מעל הקרקעית.
שזה אומר בעברית- פיזור אור סבבה לגמרי אם הלדים בגובה של 5-10 ס"מ מעל המים






שלב 2: נחזור למציאות -
או בעברית: יללה מדביקים

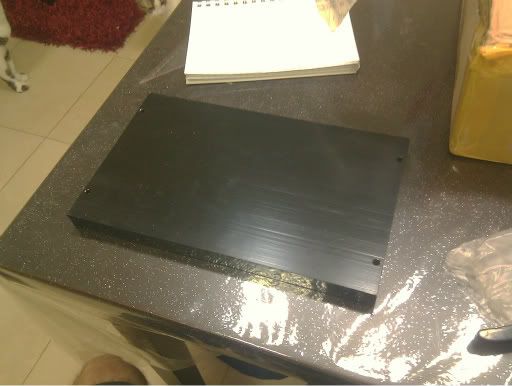

א. מחליף החום (heat sink בעברית) -
הלדים מתחממים מאוד תוך כדי עבודה.
(תזכרו שמדובר פה בלדים חזקים של 3W שמופעלים קרוב לעוצמה מלאה, לא בלדים שקונים בכמה גרושים באיביי)
ההבדל ביניהם  לשאר הנורות בשוק הוא שהחום מהלדים יוצא מלמעלה במקום להיות מוקרן לכל הכיוונים כמו למשל בT5.
תפקידו של מחליף החום הוא לספוג אליו את החום של הלדים ובעזרת סנפירי הקירור ומאווררים (במידת הצורך) לפזר את החום לסביבה.
מחליפי החום בד"כ בנויים מפרופילים של אלומיניום עם צלעות קירור לקבלת שטח מגע גדול יותר עם האויר.

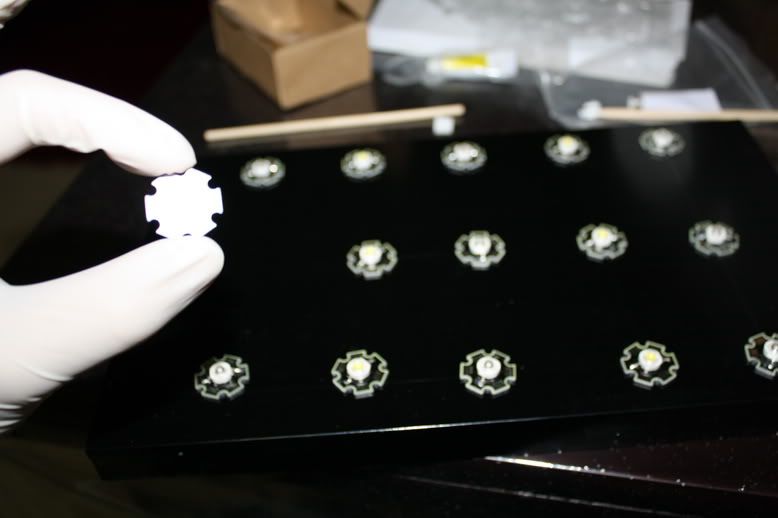

ב. כפפות ומדביקים
למה כפפות? כי זה די מעצבן לשפשף דבק מהידיים אח"כ :hair:

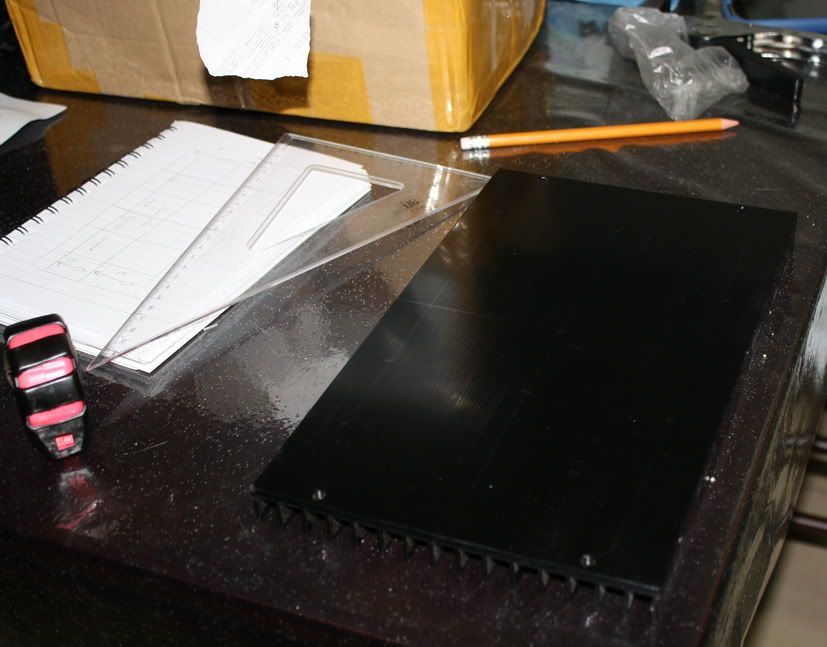

בעזרת עיפרון אופטי מיוחד וסרגל לייזר רב זויתי שרטטתי את מבנה ומיקום הלדים על מחליף החום.






ההדבקה בוצעה בעזרת דבק תרמי (כמו משחה תרמית שמשמשת במעבדי מחשב רק בצורת דבק אפוקסי - גם מוליך חום וגם נדבק)






שלב 3: הערכת מצב, בקרת איכות ותכנון קדימה-
או בעברית: מחכים למחר שיתייבש

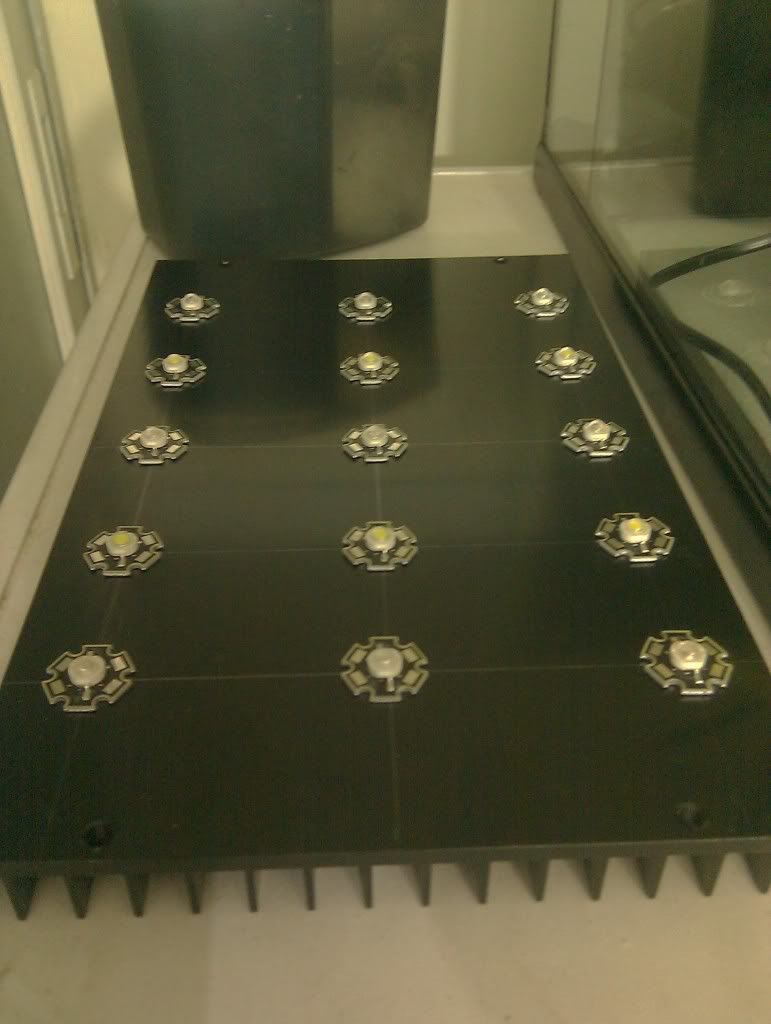

המוצר המוגמר מתייבש על מייבש הכביסה ליד האקו' הריק





(הלדים הצהובים זה הNW והלבנים הם ה RB)


המשך יבוא...

 ·
2 אנשים אהבו את זה

עידו


בהצלחה

 ·

פישידג





 ·

רועי1982 - מגדל מומחה


אם מישהו יכול להטמיע בבקשה...


(הסרטון הפוך, תתעלמו)


http://www.youtube.com/watch?v=5H5h36-GX0U

 ·
1 אנשים אהבו את זה

אופק



עידו , 03:15  20 אוקטובר 2011

בהצלחה




 ·

עידו









 ·

FishEran - מגדל מומחה


יפה מאוד!
דרך אגב איך ציירת את הסרטוטים ב3D?

סחטיין

 ·

עידו


FishEran , היום, 14:55

יפה מאוד!

דרך אגב איך ציירת את הסרטוטים ב3D?

סחטיין


google sketchup

 ·

פישידג


יפה מאודד

 ·

דניאל פ.


יפה מאוד, חתיכת השקעה.

 ·

רועי1982 - מגדל מומחה


תודה

 ·
